⼯場の室外機を守る省エネ⼯事完全ガイド
⼯場現場責任者・作業員の⽅へ。
エアコン室外機の省エネ⼯事「ホワイトラップ＆ウイング施⼯」で、夏の⾼圧カット・冬の霜付きを解決！
省エネ法・フロン法に基づく⼯場固有の課題と解決策を徹底解説します。
※法的解釈・助言ではなく、制度の概要やそれにおける対策のご紹介になります。
⼯場の室外機が「熱中症」になる理由——環境省が実証した吸込温度上昇と消費電⼒増⼤のメカニズム
⼯場の屋上や外壁まわりに設置されたエアコン室外機は、過酷な環境に⻑時間さらされ続けています。オフィスビルや商業施設の室外機と⽐べて、⼯場の室外機には⽣産設備からの排熱、粉塵、⾦属粉、油煙など、独特の課題がつきまといます。
エアコン室外機は、冷媒を介して室内の熱を屋外へ放出することで冷房を⾏う「ヒートポンプ」⽅式の機器です。ヒートポンプとは、電⼒を使って熱を移動させるしくみのことで、室外の温度が低いほど少ないエネルギーで冷房・暖房を⾏えます。反対に、室外機まわりの温度が⾼いほど熱の放出がしにくくなり、圧縮機（コンプレッサー）がより多くの仕事をしなければならないため、消費電⼒が増⼤します。
輻射熱（ふくしゃねつ）とは、⾼温の物体から放射される電磁波による熱のことで、コンクリートや鉄板製の屋上床⾯は夏季に60℃近くに達することもあり、その熱が室外機の吸込⼝付近の温度を⼤幅に押し上げます。この状態を放置したまま運転を続けると、圧縮機内部の冷媒圧⼒が異常上昇し、機器を保護するために⾃動的に運転が停⽌する「⾼圧カット（緊急停⽌）」が発⽣します。
⼯場現場では、この⾼圧カットが発⽣するたびに空調が突然⽌まり、作業員が熱中症のリスクにさらされたり、精密部品の製造環境が乱れたりと、⽣産活動に直結する課題となります。
エアコン室外機の省エネ⼯事においては、この吸込温度の上昇を未然に防ぐことが最も優先度の⾼い課題です。

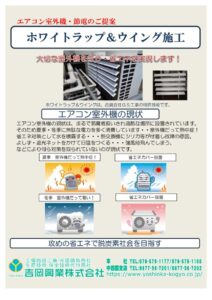

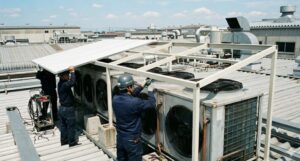

⼯場⼯事センター匠.comが提供する「ホワイトラップ＆ウイング施⼯」は、室外機本体および周辺への遮熱・断熱塗装とウイング（整流板）設置を組み合わせることで、この課題を根本から解決する⼯法です。
実際の施⼯データでは、外気温が30～34℃の条件下でウイング設置ありの場合、なしと⽐べて室外機の表⾯温度が⼤幅に低下し、消費電⼒も削減されることが計測されています。
夏場に⼯場の屋上で何台もの室外機が「熱中症」状態に陥り、際限なく電⼒を消費し続けるという課題は、遮熱・断熱の組み合わせ⼯事によって着実に解決できます。⼯場現場責任者の⽅にとって、設備の突然停⽌は⽣産計画の⼤幅な狂いを意味します。
エアコン室外機の省エネ⼯事を「コスト削減」という視点だけでなく、「⽣産設備の安定稼働を守る予防保全」という視点からとらえることが重要です。室外機が過酷な環境で働き続けているという現場の課題に、まずはしっかりと⽬を向けることが改善の第⼀歩となります。
「ショートサーキット」が⼯場の複数台室外機で起きやすい構造的理由と、ウイング設置による排熱分離の効果
ものづくり⼯場では、⼀棟の建屋に多数のエアコンが設置されており、その室外機が屋上や建屋外壁に密集して並んでいるケースが⾮常に多く⾒られます。この「複数台密集設置」という状況が、⼯場固有の空調課題を⽣み出す⼤きな要因となっています。
環境省「概要シート：空調室外機の放熱環境改善」では、空調機の室外機は建物屋上に多数設置されることが多く、スペースに余裕がなく⼗分な外気の取り⼊れができない場合が多々⾒受けられると明確に指摘されています。
そして、この状況下で起きる最も深刻な問題が「ショートサーキット」です。ショートサーキットとは、室外機が排出した⾼温の排気が、⾵向きや設置レイアウトの関係で隣接する別の室外機の吸込⼝に直接吸い込まれてしまう現象です。
本来であれば周囲の外気（例えば32℃）を吸い込んで熱交換を⾏うところが、隣の室外機から吐き出された排気（例えば50～60℃）を吸い込んでしまう状況になります。
吸込温度が外気温より⼤幅に⾼くなることで、熱交換の効率が著しく低下し、全台の消費電⼒が増⼤するという悪循環に陥ります。この課題は、室外機の台数が多いほど、また設置間隔が狭いほど深刻になります。
⼯場の広⼤な屋上に整然と並んでいるように⾒える室外機群でも、排熱の流れを詳しく調べると、複数台がショートサーキットを起こしていることが珍しくありません。
特に、建屋の壁際や屋上の縁に背を向けて設置された室外機では、排気が壁に当たって逆流し、吸込⼝に戻ってくるケースも確認されています。
ホワイトラップ＆ウイング施⼯におけるウイング（整流板）の役割は、まさにこのショートサーキットを物理的に防ぐことにあります。

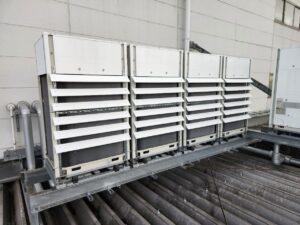

室外機の上部または側⾯に整流板を取り付けることで、排熱の流れを制御し、吸込⼝に戻り込まないよう排熱を遠⽅へ誘導します。
これにより、各室外機が常に外気に近い温度の空気を吸い込める状態を維持でき、本来の設計通りの性能を発揮することができます。
⼯場現場責任者の⽅が「うちの室外機は問題ないはず」と感じていても、ショートサーキットは⽬に⾒えないため、実態が⾒えていないだけというケースが多々あります。
エアコン室外機の省エネ⼯事を検討する際には、まず現場の設置状況を熟知した専⾨家によるヒアリング・現地調査を⾏い、どの台でショートサーキットが起きているかを⾒極めることが、課題解決の近道となります。
⼯場⼯事センター匠.comでは、現場調査から施⼯・アフターフォローまでを⼀貫して担当し、⼯場固有の複合課題を解決します。
遮熱・断熱塗装が実現する「吸込温度の低下」——環境省の吸気温度低下技術実証が⽰す10～20%削減の根拠
ホワイトラップ＆ウイング施⼯の核⼼技術の⼀つが、室外機本体および周辺への「遮熱・断熱塗装（外断熱）」です。
遮熱塗装とは、太陽光（特に近⾚外線）を反射することで表⾯温度の上昇を抑制する塗料を使⽤した施⼯のことです。
断熱塗装は熱の移動を遅らせる効果を持ち、両者を組み合わせることで室外機への⼊射熱量を⼤幅に低減できます。
環境省は、「エアコンディショナ室外機の吸気温度低下等による空調負荷軽減技術」を環境技術実証事業の対象分野として定め、環境省「エアコンディショナ室外機の吸気温度低下等による空調負荷軽減技術 実証要綱」を整備しています。
この実証要領では、吸気・排気流の制御による吸気温度低下、熱交換器への⼊射光遮断等による空調負荷軽減により消費電⼒量を削減する技術が、政府の公認する省エネ技術として位置付けられています。
つまり、遮熱施⼯による吸込温度の低下は、国の実証枠組みで認められた正当な省エネアプローチです。
ホワイトウイング施⼯の実測データでは、外気温が30～34℃台の夏季ピーク時間帯（10時～15時）において、ウイング設置なしの場合と⽐べて室外機表⾯温度が13～22℃低下し、消費電⼒の削減が確認されています。
この削減幅は、設置環境や外気温条件によって異なりますが、適切に施⼯された場合の⽬安として10～20%の削減効果が期待できます。
遮熱・断熱塗装の効果を最⼤限に発揮させるためには、塗装箇所の選定が重要です。

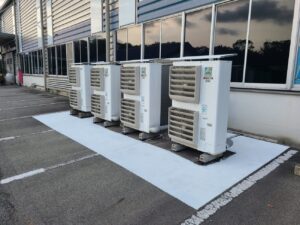

単に室外機の天板だけに塗るのではなく、熱交換器（コンデンサ部）周辺、室外機架台、そして室外機周辺の屋上床⾯まで施⼯範囲を広げることで、輻射熱の発⽣源を総合的に抑制できます。
⼯場⼯事センター匠.comでは、現場の設置環境を詳細に調査した上で、最も効果の出やすい施⼯設計を提案しています。また、断熱塗装は冬季においても⼤きな役割を果たします。
冬場は室外機の熱交換器（蒸発器）表⾯に霜が付着し（着霜）、暖房効率が低下するとともに、霜取り運転のために余分なエネルギーを消費するという課題があります。
断熱塗装によって熱交換器外部への冷気侵⼊を抑制し、着霜を遅らせることで暖房効率を維持できます。夏も冬も、通年にわたって効果が持続することが、この施⼯の⼤きな特徴です。
エアコン室外機の省エネ⼯事として遮熱・断熱塗装を採⽤する場合、塗料の耐久性・耐候性も重要な検討事項です。
⼯場環境は粉塵・油煙・薬品ミストなど、⼀般的な環境より過酷であるため、⼯場仕様の塗料選定と定期的なメンテナンス計画が課題の解決につながります。
⼯場⼯事センター匠.comは、⼯場施設⼯事の専⾨商社として、こうした⼯場固有の環境条件を踏まえた最適な施⼯仕様を提案しています。
省エネ法「⼯場等判断基準」が空調熱源設備に求める「管理標準の策定」と室外機⼯事の位置付け
エアコン室外機の省エネ⼯事は、単なる「コスト削減のための任意対策」ではありません。
⽇本の省エネ法（エネルギーの使⽤の合理化及び⾮化⽯エネルギーへの転換等に関する法律）に基づき、⼯場を運営する事業者には、空調設備を含むエネルギー消費設備ごとに「管理標準」を策定し、エネルギーの使⽤の合理化に努める義務があります。
資源エネルギー庁「省エネポータルサイト：省エネ・非化石転換法の概要」によれば、全ての事業者が「⼯場等におけるエネルギーの使⽤の合理化に関する事業者の判断の基準」（以下、⼯場等判断基準）に則り、エネルギー消費設備ごとの管理標準を策定することが求められています。
管理標準とは、設備の運転・保守に関する具体的な⼿順や⽬標値を定めた管理マニュアルのことです。
空調設備、特に室外機を含む熱源設備は、この⼯場等判断基準において「加熱及び冷却並びに伝熱の合理化」対象設備として明⽰されています。
つまり、⼯場の室外機まわりの放熱環境を整備し、吸込温度を適切に管理することは、単なる任意の省エネ活動ではなく、法的根拠のある義務的改善事項として位置付けられます。
さらに、
資源エネルギー庁「省エネポータルサイト：工場・事業場の省エネ法規制」において、事業者全体のエネルギー使⽤量が原油換算1,500kℓ/年度以上の場合は「特定事業者」として指定を受け、毎年国に提出する定期報告書の中で判断基準の遵守状況を報告する義務があります。
この遵守状況が著しく不良である場合は、合理化計画の作成指⽰や⽴⼊検査の対象ともなります。
⼯場の現場責任者の⽅にとっては、エアコン室外機の省エネ⼯事を実施することが、この定期報告書における「遵守状況の改善実績」として直接記載できる具体的な取り組みになります。
⼯事の前後でエネルギー使⽤量の変化を記録・保存しておくことで、報告書への活⽤もスムーズに⾏えます。
省エネ法への対応は、「対応しなければならない課題」としてとらえるよりも、「省エネ⼯事の投資を正当化する制度的な後ろ盾」としてポジティブに活⽤することが重要です。
管理標準の策定や定期報告のタイミングに合わせて、エアコン室外機の省エネ⼯事計画を⽴案することで、法務的なリスク管理と経営的なコスト削減を同時に解決できます。
⼯場⼯事センター匠.comは、省エネ法の要求事項を熟知した上で、⼯場固有の課題に対応した施⼯を提案します。
⼯場屋上の排熱滞留が「⼈⼯排熱」問題に直結——環境省ヒートアイランド対策⼤綱と室外機遮熱⼯事の接点
⼯場の室外機から排出される熱は、単に「⾃社の電気代が増える」という問題にとどまりません。
環境省「環境技術実証事業」は、東京23区における気温上昇に影響を与える⼈⼯排熱のうち、空調など建物に起因して発⽣する排熱がその約半分を占めると推計しています。
また、空冷式室外機から発⽣する顕熱（かんねつ：空気の温度として感じられる熱）を抑制する技術によるヒートアイランド対策の効果は⽐較的⼤きいと明⽰しています。
⼯場の屋上に密集した室外機群が排出する熱は、建屋周辺の気温を押し上げ、それがまた室外機の吸込温度を⾼めるという悪循環を⽣み出します。
この問題は特に夏季に顕著で、屋上の排熱滞留が周辺環境の温度上昇に寄与し、⼯場の⽣産活動が地域の熱環境悪化に貢献してしまうという課題があります。
ホワイトラップ＆ウイング施⼯による遮熱・断熱⼯事は、室外機からの排熱量そのものを減らすだけでなく、排気を適切な⽅向に誘導することで屋上での熱滞留を防⽌します。
これにより、⾃社の電⼒コストを削減しながら、地域環境への熱排出も抑制できるという、⼀⽯⼆⿃の効果が得られます。
ESG（環境・社会・ガバナンス）経営やサプライチェーンにおけるカーボンフットプリントの開⽰要求が⾼まる昨今、ものづくり⼯場においても環境負荷の低減は経営課題の⼀つです。
取引先からの環境対応要請や、⼯場⽴地地域との良好な関係維持のためにも、⼯場からの排熱抑制は重要な課題解決のテーマとなっています。
エアコン室外機の省エネ⼯事を通じた排熱抑制は、設備管理部⾨だけの問題ではなく、会社全体の環境戦略、さらには地域社会との共⽣という観点からも価値があります。
⼯場⼯事センター匠.comは、⼯場の省エネ⼯事がもたらす多⾯的な効果を丁寧にご説明しながら、現場の課題解決をお⼿伝いします。遮熱施⼯⼀つが、⼯場の現場改善と社会的責任の両⽅に応える取り組みになることを、ぜひご認識ください。
冬季の「室外機の霜・冷気」問題と暖房効率低下——断熱施⼯が⼯場の通年エネルギーコストを下げるしくみ
エアコン室外機の課題は、夏の暑さだけにあるわけではありません。冬季には、暖房運転中の室外機が低温環境にさらされることで⽣じる「着霜（ちゃくそう）」という問題が発⽣します。
着霜とは、暖房時に室外機の熱交換器（蒸発器）が低温になり、空気中の⽔分が霜として付着する現象です。霜が付着すると空気の流れが妨げられ、熱交換の効率が著しく低下します。
外気温が低いほど熱交換の効率（COP：エネルギー消費効率）が低下し、同じ暖房能⼒を得るためにより多くの電⼒が必要になります。着霜が進んだ状態では、エアコンは⾃動的に「霜取り運転（デフロスト）」を開始します。
霜取り運転とは、冷媒の流れを逆転させて熱交換器を温め、付着した霜を溶かす動作のことです。この霜取り運転中は暖房が⼀時停⽌し、その分の電⼒も追加消費されます。
⼯場内の作業員にとっては、暖房が頻繁に⽌まる状況が作業環境を悪化させ、⽣産性にも影響を及ぼすという課題となります。ホワイトラップ＆ウイング施⼯における断熱塗装は、この冬季の課題にも効果的です。
室外機本体への断熱塗装により、外部の冷気が熱交換器に直接当たることを抑制し、着霜の進⾏を遅らせることができます。また、ウイング施⼯によって強⾵が室外機に直接当たることを防ぐことで、急激な温度低下を和らげる効果も期待できます。
冬季の暖房運転は、⼯場によっては夏の冷房以上に⼤きなエネルギーを消費するケースもあります。⽣産設備からの排熱が多い⼯場では夏の冷房負荷が⾼く、⼀⽅で冬の暖房については盲点になりがちです。
しかし、⼯場によっては作業エリアや事務棟の暖房コストが相当な割合を占めていることもあり、この冬季の暖房効率改善という課題解決も、エアコン室外機の省エネ⼯事の重要な⽬的の⼀つです。
通年にわたってエネルギーコストを削減できるのが、ホワイトラップ＆ウイング施⼯の⼤きな強みです。
夏だけ、あるいは冬だけの対策ではなく、⼀度の施⼯で夏の遮熱効果と冬の断熱効果を同時に享受できる点は、⼯場の年間エネルギーコスト削減において⾮常に合理的なアプローチと⾔えます。
散⽔・噴霧⽅式との⽐較——環境省実証が指摘する「⽔を使わない遮熱⼯法」の優位性とメンテナンスコスト
室外機の過熱対策としては、ホワイトラップ＆ウイング施⼯のほかに、従来から「散⽔・噴霧⽅式」が使われてきた歴史があります。
散⽔⽅式とは、夏季に室外機の熱交換器に向けて⽔を噴霧し、⽔の蒸発熱（潜熱）を利⽤して表⾯温度を下げる⽅法です。⼀定の冷却効果があることは知られていますが、課題は⼤きく3点です。
第⼀に、噴霧する⽔によって空調室外機の熱交換器（アルミフィン）が腐⾷しやすくなる点です。⽔道⽔に含まれるミネラル分がフィン表⾯にスケール（⽔垢）として堆積し、熱交換効率を低下させるだけでなく、機器の耐久性を損なわせます。
第⼆に、⽔道代というランニングコストが継続的にかかる点です。夏季を通じた散⽔量は相当な量になり、特に広⼤な⼯場での複数台運⽤では⽔道コストが無視できない⽔準になります。
第三に、⽔道配管の引き込み⼯事やポンプ設備の設置が必要となり、初期⼯事費が増⼤する点です。これに対してホワイトラップ＆ウイング施⼯は、⽔を⼀切使⽤しない「ドライ⽅式」の遮熱・断熱⼯法です。
⽔を使わないため、フィンの腐⾷やスケール付着、藻の発⽣といった問題が根本的に発⽣しません。⽔道配管やポンプのメンテナンスコストも不要であり、⼀度施⼯すれば⽔道代ゼロで継続的な省エネ効果が持続します。
また、散⽔⽅式は冷却⽔の管理が必要であり、冷却塔や配管の定期的な洗浄・メンテナンスが追加の課題となります。⼯場の現場保全担当者の⽅にとって、設備が増えることはメンテナンスの⼿間と費⽤が増えることを意味します。
エアコン室外機の省エネ⼯事は、効果だけでなく「維持管理の⼿間」まで含めたトータルコストで評価することが重要です。この点でホワイトラップ＆ウイング施⼯は、⼯場のメンテナンス負荷を増やすことなく省エネを実現できる優れた解決策です。
散⽔⽅式で課題だった「設備の複雑化」と「ランニングコストの増⼤」を回避しながら、同等以上の省エネ効果を得られる点が、⼯場現場責任者の⽅に⾼く評価されている理由です。
フロン排出抑制法の定期点検タイミングに合わせた室外機⼯事の計画が、⼯場管理者のコスト最適化につながる
⼯場で使⽤される業務⽤エアコン（空調機器）は、省エネ法だけでなく「フロン排出抑制法（フロン類の使⽤の合理化及び管理の適正化に関する法律）」の規制対象にもなります。
フロン排出抑制法とは、業務⽤の冷凍空調機器に使⽤されるフロン類の漏えいを防ぎ、適切な管理を義務付けるための法律です。
環境省「令和３年度改正フロン排出抑制法に関する説明会」によれば、圧縮機に⽤いられる電動機の定格出⼒が7.5kW以上の業務⽤空調機器（第⼀種特定製品）については、1年に1回以上（50kW未満の空調機器は3年に1回以上）の定期点検を、⼗分な知⾒を有する者が実施することが義務付けられています。
この法定点検は、フロン冷媒の漏えいがないかを専⾨的に診断するものであり、機器の管理者（⼯場のオーナーや設備管理責任者）に実施義務があります。
⼯場にとってこの法定点検は、設備の⼀時停⽌や外部業者の⼿配が必要な「計画的メンテナンスイベント」です。
このタイミングに合わせてエアコン室外機の省エネ⼯事（ホワイトラップ＆ウイング施⼯）を同時に実施することで、複数の課題を⼀度の⼯事機会でまとめて解決できます。
たとえば、法定点検のために機器を停⽌・点検する際に、そのまま遮熱塗装とウイング設置の施⼯も並⾏して実施すれば、設備の停⽌回数を最⼩限に抑えながら両⽅の⽬的を達成できます。
さらに、環境省「令和３年度改正フロン排出抑制法に関する説明会」ではすべての業務⽤空調機器の管理者に対して、3ヶ⽉に1回以上の「簡易点検」も義務付けています。
簡易点検とは、⽬視による外観検査や異⾳・異臭の確認など、⽐較的容易な⽇常管理のことです。この⽇常点検の際に室外機まわりの遮熱・断熱施⼯の状態も同時確認することで、設備管理の効率化につながります。
⼯場の現場責任者にとって、省エネ法対応・フロン法対応・省エネ⼯事計画の三つを個別にバラバラに管理することは、管理⼯数の増⼤という課題につながります。
⼯場⼯事センター匠.comでは、こうした複数の法規制対応と⼯事計画を⼀体化して提案することで、⼯場のトータルな設備管理コストの最適化という課題解決をお⼿伝いしています。
産業⽤・⼯場向けパッケージエアコンの「APF」を下げない運転環境の整備——設備更新より先にすべき放熱環境改善
⼯場の空調設備の更新を検討する際、よく議論になるのが「APF」という性能指標です。APF（通年エネルギー消費効率：AnnualPerformanceFactor）とは、1年間を通じてある⼀定条件でエアコンを使⽤したとき、消費した電⼒量に対して供給した冷暖房能⼒の⽐率を⽰す数値です。APFが⼤きいほど省エネ性能が優れた機器であることを⽰しています。
しかし、ここに多くの⼯場が⾒落としている重要な課題があります。それは、「いかに⾼APFの機器を導⼊しても、設置環境が悪ければカタログ値のAPFは決して発揮されない」という事実です。
APFの測定条件は標準的な外気温・吸込温度条件を前提としており、⼯場の屋上のような過酷な環境では、実際の運転効率はカタログ値を⼤幅に下回ります。
環境省「概要シート：高効率パッケージエアコンの導入」は、パッケージ型空調機の省エネ進化は早く、APFが⼤きいほど省エネ性が優れた機器とされていることを明⽰しています。
しかし、同資料はあくまで適切な設置環境・運⽤を前提とした評価です。吸込温度が⾼⽌まりしている状態では、新型の⾼APF機器を導⼊しても期待通りの省エネ効果は得られません。
したがって、設備更新を検討する前に、まず現在の室外機の設置環境を改善することが重要な順序となります。ホワイトラップ＆ウイング施⼯で吸込温度を適切に制御することにより、既存機器の実効APFを向上させることができます。
場合によっては、設備更新と同等以上の省エネ効果を、はるかに低い投資額で実現できる可能性があります。
また、新しい機器を導⼊した後も、その機器の性能を最⼤限に発揮させるためには、放熱環境の整備が不可⽋です。
設備更新とホワイトラップ＆ウイング施⼯を組み合わせることで、新機器のAPF性能をフルに活⽤しながら、さらに⼤きな省エネ効果を追求するという⽅向性が、⼯場のエネルギーコスト削減における最も合理的な解決策の⼀つです。
⼯場⼯事センター匠.comは、設備更新の前後どちらの段階でも、現場の状況に応じた最適な省エネ⼯事の提案が可能です。
⼯場の「発熱⼯程・⽣産設備排熱」が室外機に与える追加熱負荷——空調負荷軽減技術の実証が⽰す⼯場固有リスク
⼯場のエアコン室外機が抱える課題は、オフィスや商業施設と本質的に異なります。その最⼤の理由が、⼯場固有の「⽣産設備から発⽣する排熱」の存在です。
プレス加⼯・溶接・鋳造・熱処理・塗装乾燥など、多様な⽣産⼯程から⼤量の熱が発⽣し、その熱が建屋を通じて外部に排出されます。
このとき、建屋の外壁や屋上付近に設置された室外機の周辺温度が、純粋な外気温よりもさらに⾼くなるという現象が起きます。
環境省「エアコンディショナ室外機の吸気温度低下等による空調負荷軽減技術 実証要綱」では、空調の性能評価にあたり、「室内の発熱負荷が少なすぎる場合は、試験においても室内に発熱負荷（熱源）を設置することを検討する」とされており、発熱環境が空調性能の評価に直接影響することを明⽰しています。
この観点は、まさに⼯場の現場環境を反映したものです。⾼発熱⼯程を持つ⼯場では、建屋から排出される熱量が⼤きいため、室外機まわりの雰囲気温度は外気温よりも数℃から数⼗℃⾼くなることがあります。
たとえば、溶融炉や⼤型熱処理炉を稼働させている⼯場の屋上では、真夏の外気温が35℃であっても、室外機の設置位置によっては吸込温度が4045℃を超えるケースも珍しくありません。
この温度差が、エアコンの冷房能⼒を著しく低下させ、消費電⼒を増⼤させる根本的な課題となります。
この⼯場固有のリスクに対応するためには、単純な遮熱施⼯だけでなく、室外機の設置位置の⾒直しや排熱ダクトの設計変更なども含めた複合的なアプローチが必要になる場合があります。
⼯場⼯事センター匠.comでは、⼯場の⽣産プロセスや発熱源の分布を確認した上で、遮熱・断熱塗装とウイング施⼯を最も効果的に機能させるための設計を⾏います。また、⼯場内の発熱⼯程が季節によって変化する場合、夏季と冬季でエアコンへの熱負荷のかかり⽅が異なります。
省エネ⼯事の計画を⽴てる際には、年間を通じた発熱パターンを把握することが課題解決のカギとなります。
現場の設備保全担当者の⽅が⽇々の運転記録から得ている知⾒を活かしながら、最適な施⼯計画を⽴案することが、⻑期的な省エネ効果の維持につながります。
「⾼圧カット（緊急停⽌）」は⼯場の⽣産ライン停⽌と直結する——遮熱・ウイング施⼯による予防保全の考え⽅
「⾼圧カット」とは、エアコンの圧縮機内部の冷媒圧⼒が規定値を超えた場合に、機器を保護するために⾃動的に運転を停⽌するセーフティ機能です。
通常は過酷な環境条件や機器の劣化によって発⽣するこの緊急停⽌は、⼯場の現場では重⼤な課題として認識されています。
なぜなら、夏場の製造ラインが稼働中に空調が突然停⽌することは、単なる「暑さの不快」にとどまらず、品質管理の乱れや作業員の熱中症リスク、さらには⽣産ラインの⼀時停⽌というコスト損失をもたらすからです。
これは、⼯場の多台数密集設置という環境が、⾼圧カットを常態化させるリスクを内包していることを⽰しています。⼯場現場での⾼圧カットは、往々にして夏場の最も暑い時間帯（午後の⽣産ピーク時間帯）に集中して発⽣します。
この時間帯こそ⽣産ラインがフル稼働する時間であり、空調停⽌の影響が最⼤化するタイミングと重なります。
このような「最悪のタイミングで最悪のことが起きる」という構造的な課題に対して、事後対応ではなく予防保全として取り組むことが、⼯場設備管理の本質です。ホワイトラップ＆ウイング施⼯は、まさに⾼圧カットを未然に防ぐ予防保全の⼯事です。
遮熱・断熱塗装によって吸込温度の上昇を抑制し、ウイング設置によってショートサーキットを解消することで、室外機の冷媒圧⼒が異常上昇するリスクを根本から取り除きます。
エアコン室外機の省エネ⼯事を「電⼒コスト削減」の観点だけでなく、「設備の安定稼働を保証する予防保全投資」としてとらえることで、投資対効果の評価軸が広がります。
⾼圧カットによる⽣産ライン停⽌のコストは、電⼒費の削減効果と同等あるいはそれ以上の経済的インパクトを持つ場合もあります。
⼯場⼯事センター匠.comは、現場の課題を多⾓的に分析し、省エネ⼯事の投資対効果を⼯場現場責任者の⽅に分かりやすくご説明しながら進めます。
⼯場のエネルギー管理において、客観的な診断を受けることは⾮常に有益な取り組みです。
環境省は「CO2削減ポテンシャル診断（省エネ・CO2ポテンシャル診断）」という事業を通じて、⼯場・事業場のエネルギー使⽤状況を専⾨家が診断し、具体的な改善提案を⾏うサービスを提供してきました。
環境省「概要シート：高効率パッケージエアコンの導入」によれば、空調は産業⽤・業務⽤共通でエネルギー消費割合が多く、CO2削減ポテンシャル診断においても改善提案数が産業・業務両部⾨において常に上位を占めているという実態が⽰されています。
これは、多くの⼯場において空調設備のエネルギー使⽤に改善余地があることを意味しています。なぜ空調が診断提案の上位に挙がるのか。その理由は、空調設備はほぼすべての⼯場に設置されており、かつ運⽤上の課題が⾒えにくいからです。
製造設備の不具合はアラートや不良品の発⽣という形で顕在化しますが、空調設備が「本来の性能を発揮せずに余分な電⼒を消費している」状態は、数値で管理されていない限り⾒逃されがちです。
エアコン室外機の省エネ⼯事に関しても、⼯場の省エネ診断ではしばしば「室外機の設置環境が悪く、吸込温度が⾼⽌まりしている」「複数台がショートサーキットを起こしている」という問題が発⾒されます。
これらの課題に対して、遮熱・断熱塗装とウイング設置というホワイトラップ＆ウイング施⼯は、投資規模の割に削減効果が⼤きい「⾼費⽤対効果」の解決策として⾼く評価されています。
省エネ診断の結果を活かし、優先度の⾼い改善項⽬から着実に実施していくことが、⼯場のエネルギーコスト削減の現実的なアプローチです。
⼯場⼯事センター匠.comは、診断結果を踏まえた具体的な⼯事計画の⽴案から施⼯・効果測定まで、⼀連のプロセスをサポートします。
「どこから⼿をつけていいか分からない」という現場の課題にも、丁寧なヒアリングと現地調査を通じて、最も効果の⼤きい改善策から順に提案します。
⼯場空調の「稼働台数制御」を最⼤限に⽣かす前提条件——複数台室外機の放熱環境を揃えることの重要性
⼯場の空調システムでは、複数台の室外機を季節や負荷に応じて台数を制御して運転する「稼働台数制御」が省エネの有効な⼿法として活⽤されています。
しかし、稼働台数制御が本来の省エネ効果を発揮するためには、各室外機が設計通りの性能を発揮できる状態にあることが前提条件となります。ここに、多くの⼯場が⾒落としている⼤きな課題があります。
複数台の室外機のうち⼀部がショートサーキットを起こしていたり、特定の台だけ吸込温度が⾼くなっている状態では、台数制御を⾏っても全体の効率が向上しないどころか、運転台数を減らすことで負荷が偏るという逆効果が⽣じる場合があります。
ホワイトラップ＆ウイング施⼯は、複数台の室外機すべての放熱環境を均質に整えることで、この台数制御の前提条件を満たします。
各室外機がほぼ同じ吸込温度条件で運転できる状態になれば、台数制御システムが正常に機能し、最少の稼働台数で最⼤の空調能⼒を発揮することが可能になります。
また、台数制御の精度向上のためには、各室外機の運転データ（消費電⼒・吸込温度・吐出温度など）をモニタリングする体制も重要です。
遮熱・断熱施⼯によって吸込温度のばらつきが解消されれば、モニタリングデータの信頼性も向上し、より精度の⾼い台数制御の設定が可能になります。省エネ設備の効果を最⼤化するためには、ハード⾯の⼯事とソフト⾯の管理の両⾯から課題を解決することが理想です。
⼯場⼯事センター匠.comは、単なる施⼯業者としてではなく、⼯場の⽣産技術・保全技術をトータルでサポートする専⾨商社として、ハードとソフトの両⾯からエアコン室外機の省エネ⼯事の課題解決に取り組みます。
複数台の室外機を抱える⼤規模⼯場から、⽐較的⼩さな製造拠点まで、現場の状況に合わせた最適な提案が可能です。
低GWP冷媒への転換を⾒据えた室外機の⻑寿命化戦略——フロン排出抑制法「指定製品制度」と遮熱保護の関係
エアコン室外機のエネルギー管理において、今後の重要な課題の⼀つが「冷媒の転換」です。
経済産業省「指定製品製造業者等に対する規制」では、フロン類使⽤製品の低GWP化・ノンフロン化を進めるため、製造・輸⼊業者に対して製品区分ごとに環境影響度低減の⽬標値・⽬標年度が定められています。
GWP（地球温暖化係数：GlobalWarmingPotential）とは、温室効果ガスの温暖化への影響度を⼆酸化炭素を1として相対的に⽰した数値です。
GWPが低い冷媒ほど、漏えいした際の地球温暖化への影響が⼩さくなります。この制度により、新たに製造・出荷されるエアコン室外機に使⽤される冷媒は、順次低GWP冷媒へと移⾏しています。
⼯場で現在稼働中の室外機の多くは、旧来のHFC系冷媒（R410AやR22など）を使⽤しているケースが多く、これらの機器は将来の冷媒規制の強化に伴い、更新サイクルが短くなる可能性があります。
こうした状況下で、既存の室外機を遮熱・断熱施⼯によって保護し、本来の性能を維持しながら⻑寿命化を図ることは、合理的な経営判断です。室外機の過熱が繰り返されると、圧縮機をはじめとする部品の劣化が加速し、機器の寿命が短くなるという課題が⽣じます。
遮熱・断熱塗装によって吸込温度を低減することは、部品への熱ストレスを軽減し、機器の⻑寿命化に直接貢献します。機器の⻑寿命化は、廃棄・更新にかかるコストの繰り延べだけでなく、廃棄時のフロン回収コストの削減にもつながります。
フロン排出抑制法では、機器廃棄時のフロン回収を義務付けており、廃棄台数が多くなるほどこのコストも増⼤します。⻑寿命化によって廃棄頻度を下げることは、環境負荷とコストの両⾯からの課題解決につながります。
⼯場の設備更新計画において、機器の⻑寿命化と省エネ性能の維持という⼆つの⽬標を同時に追求するための具体的な⼿段として、ホワイトラップ＆ウイング施⼯は⾮常に有効な選択肢です。
⼯場⼯事センター匠.comでは、各⼯場の機器の稼働年数・状態・冷媒種類などを確認した上で、更新計画と保護施⼯を組み合わせた最適な⻑期戦略をご提案します。
「攻めの省エネ」で脱炭素⽬標に貢献——第7次エネルギー基本計画が⼯場に求める能動的な空調設備改善
資源エネルギー庁「世界の温室効果ガス排出量と削減目標の「今」を知ろう――「エネルギー白書2025」から（前編）」は2050年カーボンニュートラル実現に向けて、GHG（温室効果ガス）排出量を2013年度⽐で2035年度に60%削減、2040年度に73%削減することを⽬指すと表明しており、閣議決定された「第7次エネルギー基本計画」に基づき省エネルギーや⾮化⽯転換を促進する⽅針です。
この国家⽬標の実現には、産業部⾨のエネルギー消費を⼤幅に削減することが不可⽋であり、ものづくり⼯場の役割は⾮常に⼤きいと⾔えます。エアコン室外機の省エネ⼯事は、この脱炭素⽬標に対する「攻めの省エネ」の実践です。
「攻めの省エネ」とは、単に設備の⽼朽化によって仕⽅なく更新するのではなく、能動的・計画的に省エネ効果の⾼い改善を実施することを指します。
ホワイトラップ＆ウイング施⼯は、⼤規模な設備更新を必要とせず、既存の室外機に遮熱・断熱塗装とウイングを追加施⼯するだけで、消費電⼒の削減と設備の⻑寿命化を同時に実現できる、まさに「攻めの省エネ⼯事」の典型例です。
⼯場のCO2排出量削減においては、⽣産⼯程の省エネが注⽬されがちですが、⼯場施設の空調・照明・給排⽔設備などのユーティリティ設備の省エネも、同様に重要な貢献領域です。
また、エアコン室外機の省エネ⼯事による消費電⼒削減は、電気代の削減というコストメリットに加えて、CO2排出量の削減実績として⾃社の環境報告書やサプライチェーンへの開⽰データに反映させることができます。
取引先や⾦融機関、投資家からのESG評価においても、こうした具体的な省エネ取り組みの実績は⾼く評価される傾向があります。
⼯場⼯事センター匠.comは、エアコン室外機の省エネ⼯事を通じて、ものづくり⼯場の脱炭素経営への取り組みを⼒強くサポートします。⼩さな⼀⼯事が積み重なって⼤きな環境インパクトを⽣み出すという考え⽅のもと、現場ごとの課題に真摯に向き合い、確実な省エネ効果を実現する⼯事を提供し続けます。
⼯場⼯事センター匠.comの⼯事の進め⽅——現地調査からアフターフォローまで⼀貫対応
エアコン室外機の省エネ⼯事「ホワイトラップ＆ウイング施⼯」を実際に進めるにあたり、
⼯場⼯事センター匠.comは「現地を知らずして提案なし」というスタンスを⼤切にしています。
⼯場の室外機が抱える課題は、同じ業種・同じ規模の⼯場でも、設置場所・台数・使⽤状況・⽣産品⽬によってまったく異なります。
そのため、お問い合わせをいただいた後は必ず現地調査を実施し、室外機の設置環境・排熱の流れ・ショートサーキットの有無・熱交換器の汚れ具合・架台の状態などを詳細に確認した上で、最適な施⼯プランを提案しています。
現地調査でとりわけ重視しているのが、⼯場の⽣産スケジュールとの調整です。⼯場の設備を⻑時間停⽌できないという制約は、現場責任者の⽅が最も気にされる課題の⼀つです。
⼯場⼯事センター匠.comでは、お客様の⽣産計画を事前にヒアリングし、⼟⽇・夜間・定期修繕期間（シャットダウン期間）など、⽣産への影響を最⼩限に抑えたスケジュールで施⼯を進めます。
実際に、平⽇昼間の施⼯が難しい連続⽣産⼯場でも、週末のみの段階施⼯で対応した実績を積み重ねています。
施⼯当⽇は、1級管⼯事施⼯管理技⼠・2級建築施⼯管理技⼠・⽯綿作業主任者など、複数の有資格者が施⼯に関わり、安全衛⽣教育を修了した社員が施⼯終了まで⽴ち会います。
特に、2006年9⽉1⽇以前に着⼯された建築物への施⼯には⽯綿（アスベスト）対策⼯事が法令で義務付けられていますが、
⼯場⼯事センター匠.comは⽯綿作業主任者を11名保有しており、法令対応を含めたトータルな施⼯管理が可能です。
施⼯完了後は、遮熱・断熱塗装の効果を確認するため、施⼯前後の室外機表⾯温度・消費電⼒のデータ⽐較をお客様と共有します。
「⼯事したけど本当に効果があったのか分からない」という課題が⽣じないよう、数値で効果を⾒える化することを⼤切にしています。
省エネ法の定期報告書に活⽤できる形でのデータ整理についても、ご要望に応じてサポートします。
アフターフォローとして、施⼯後の定期点検・塗装⾯の状態確認・ウイング固定部の点検なども提供しています。⼯場の屋上環境は紫外線・⾬・強⾵・粉塵など過酷な条件にさらされているため、施⼯後の状態管理が省エネ効果の⻑期維持において重要な課題です。
⼯場⼯事センター匠.comは「⼀度施⼯して終わり」ではなく、⻑期的な設備管理パートナーとしてお客様の⼯場に関わり続けることを⽬指しています。
⼯場⼯事センター匠.comの対応エリアは、神⼾を本拠地に、兵庫・⼤阪・京都・岡⼭・広島・⾹川・愛知・東京と広範囲にわたります。
⼤規模な製造拠点から、⽐較的⼩規模な加⼯⼯場まで、エアコン室外機の省エネ⼯事に関するご相談はお気軽にお問い合わせください。
お客様の声・施⼯実績に⾒る「ホワイトラップ＆ウイング施⼯」の現場での評価
⼯場⼯事センター匠.comがこれまで施⼯したエアコン室外機の省エネ⼯事（ホワイトラップ＆ウイング施⼯）の現場では、⼯場現場責任者・保全担当者の⽅々からさまざまな声をいただいてきました。
実際の施⼯実績と現場の評価を紹介することで、この⼯事がどのような課題を解決し、どのような効果をもたらしているかをより具体的にお伝えします。最も多くいただく声が、「夏場の⾼圧カットが明らかに減った」というものです。
施⼯前は、真夏の午後に複数台の室外機が頻繁に⾼圧カット（緊急停⽌）を起こし、そのたびに空調の効きが悪くなって⼯場内の温度が上昇するという課題を抱えていた⼯場で、ホワイトラップ＆ウイング施⼯を実施した結果、⾼圧カットの発⽣頻度が⼤幅に低減したとのフィードバックをいただいています。
作業員の熱中症リスクが下がり、「夏の現場が少し楽になった」という現場作業員の⽅の声は、省エネ効果と同じく重要な評価です。
「省エネ対策はもうやり尽くした」とおっしゃっていた⼯場の保全担当者の⽅が、室外機まわりの放熱環境改善という観点を初めて意識され、ホワイトラップ＆ウイング施⼯を試していただいたところ、「これまで気づかなかった改善余地があった」と驚かれたケースも複数あります。
⽣産設備の省エネは細かく管理していても、空調設備のユーティリティ側の改善は⾒落とされがちという課題を、実感を持って解決できたという評価です。
施⼯実績として、
⼯場⼯事センター匠.comではものづくり⼯場の多台数室外機群（屋上設置・外壁設置）への⼀括施⼯実績を積み重ねています。
生産改善クジラドットコムに掲載されている施⼯写真に⾒られる通り、複数台の室外機にウイングを均整よく取り付けた施⼯事例では、外観上も整然とした印象となり、「⼯場の⾒た⽬も整って良かった」という副次的な評価もいただいています。
また、フロン排出抑制法の定期点検のタイミングに合わせてホワイトラップ＆ウイング施⼯も同時に依頼されるケースが増えています。
「どうせ機器を点検するなら、その機会に省エネ⼯事も⼀緒にやってしまいたい」という⼯場現場責任者の合理的な判断から⽣まれた依頼形態であり、
⼯場⼯事センター匠.comではこうした複合対応にも柔軟に応じています。
遮熱塗装の効果については、施⼯後の⾚外線カメラ（サーモグラフィー）による温度測定データを⽤いてお客様に視覚的にご確認いただいています。
施⼯前には真っ⾚に映っていた室外機表⾯が、施⼯後には⼤幅に温度が下がって表⽰されるサーモグラフィー画像は、現場責任者の⽅に対して「確かに熱が下がっている」という直感的な理解を促し、省エネ効果への納得感を⾼めることに役⽴っています。
詳細な施⼯事例・実績写真については、
⼯場⼯事センター匠.comにてご確認いただけます。
結論・まとめ
本コラムでは、⼯場のエアコン室外機が抱える多様な課題と、それを解決するエアコン室外機の省エネ⼯事「ホワイトラップ＆ウイング施⼯」の意義を解説してきました。
改めて整理すると、⼯場の室外機は夏季の「吸込温度上昇・⾼圧カット・ショートサーキット」、冬季の「着霜・暖房効率低下」という通年にわたる課題を抱えており、これらは⽣産ラインの安定稼働・電⼒コストの増⼤・設備寿命の短縮という三つの経営課題に直結しています。
そして、この複合的な課題に対して、遮熱・断熱塗装とウイング（整流板）設置を組み合わせたホワイトラップ＆ウイング施⼯は、⽔を使わず・設備を複雑にせず・通年にわたって効果を発揮するという優れた解決策です。
省エネ法の⼯場等判断基準・フロン排出抑制法の定期点検義務・第7次エネルギー基本計画に基づく脱炭素⽬標という三つの法制度・政策的要求が、すべてこのエアコン室外機の省エネ⼯事の実施を後押しする根拠となっています。
「法律で義務付けられているから仕⽅なく対応する」のではなく、「法的根拠のある課題に能動的に取り組み、省エネとコスト削減と脱炭素を同時に実現する」という積極的なスタンスが、現代のものづくり⼯場には求められています。
⼯場⼯事センター匠.comは、⼯場施設⼯事・完成請負商社・⽣産技術・保全技術代⾏商社として、エアコン室外機の省エネ⼯事をはじめとする⼯場の設備改善課題に⻑年取り組んできました。
神⼾を拠点に、兵庫・⼤阪・京都・岡⼭・広島・⾹川・愛知・東京と、幅広いエリアにわたって多くのものづくり⼯場の現場改善をお⼿伝いしてきた実績があります。
⼯場の規模や業種、⽣産品⽬に関わらず、「室外機の課題を何とかしたい」「電⼒コストを下げたい」「法令対応の⼯事も⼀緒に進めたい」というご要望をお持ちの⼯場現場責任者・現場作業員の⽅は、ぜひ
⼯場⼯事センター匠.comにご相談ください。
⽇本全国のモノづくり企業様のお役に⽴てるよう、現場の声に真摯に⽿を傾け、最適なエアコン室外機の省エネ⼯事の解決策を⼀緒に考えさせていただきます。現場のリアルな課題から出発した施⼯提案が、
⼯場⼯事センター匠.comの変わらぬスタンスです。
ものづくり現場の省エネ・脱炭素・設備保全の課題解決に向けて、
⼯場⼯事センター匠.comはこれからも全⼒でサポートします。エアコン室外機の省エネ⼯事のご相談は、いつでもお気軽にお問い合わせください。
（監修者：吉岡興業株式会社 代表取締役 吉岡 洋明）
【参考資料・関連記事】
・資源エネルギー庁「省エネ法関連法令・⼯場等におけるエネルギーの使⽤の合理化に関する事業者の判断の基準」
・資源エネルギー庁「特定事業者向け情報⼯場・事業場の省エネ法規制」
・資源エネルギー庁「省エネポータルサイト空調家庭向け省エネ関連情報」
・資源エネルギー庁「エアコンの新たな省エネ基準（2027年度基準）エネこれ」
・資源エネルギー庁「エネルギー⽩書2025世界の温室効果ガス排出量と削減⽬標」
・環境省「空調室外機の放熱環境改善概要シート（対策名111211）」
・環境省「⾼効率パッケージエアコンの導⼊概要シート（対策名111351）」
・環境省「環境技術実証事業ショートサーキット防⽌システム実証報告書（平成29年度）」
・環境省「エアコンディショナ室外機の吸気温度低下等による空調負荷軽減技術実証要領（令和2年4⽉）」
・環境省「環境技術実証事業ヒートアイランド対策技術分野（空冷室外機から発⽣する顕熱抑制技術）対象分野の概要」
・環境省「改正フロン排出抑制法の概要第⼀種特定製品の管理者向け説明会資料（令和3年度）」
・環境省「フロン排出抑制法ポータルサイト機器の点検」
・環境省「産業部⾨（製造業）の対策メニュー詳細（⾼効率ヒートポンプ等の導⼊）」
・環境省「指定先進的⾼効率機器⼀覧（⼯場向けパッケージエアコンを含む）」
・経済産業省「フロン排出抑制法指定製品製造業者等に対する規制（指定製品制度）」
・経済産業省「エアコンディショナーの現状について資料４（令和元年12⽉18⽇資源エネルギー庁）」
＞＞【関連記事】「温調盤改造工事・基板の修理」はこちら
＞＞【関連記事】「油圧ユニットポンプのメンテナンス工事」はこちら
＞＞【関連記事】「オイルコンの洗浄メンテナンス」はこちら
お問い合わせ・ご相談
営業時間内2時間以内にお返事いたします。
(営業時間9:00〜17:00 休：土・日・祝)
窓口：秋甫(あきほ)
お問合せフォームへ
078-579-1177
